《燃氣用具連接用金屬包覆軟管》

--GB 44017—2024--

01范 圍

● 金屬包覆軟管作為燃氣用具連接的重要部件，其內外層材料的選擇和制作工藝對軟管的安全性能至關重要。新標準對規格和型號，材料、外觀、結構與尺寸，性能要求，試驗方法，檢驗規則，標志和安裝使用說明書，包裝、運輸和貯存等進行了全面規范，確保軟管在使用過程中始終保持安全可靠。

● 新標準適用于輸送介質為城鎮燃氣、公稱尺寸不大于DN15、最大工作壓力為0.01MPa、使用環境溫度為-10℃~70℃的室內燃氣管道或瓶裝液化石油氣調壓器出口與用戶燃氣燃燒器具連接用金屬包覆軟管。

● 該標準不適用于輸送介質含二甲醚的連接用金屬包覆軟管。

02規 格

● 包覆管按公稱尺寸分為DN10、DN15。

03型 號

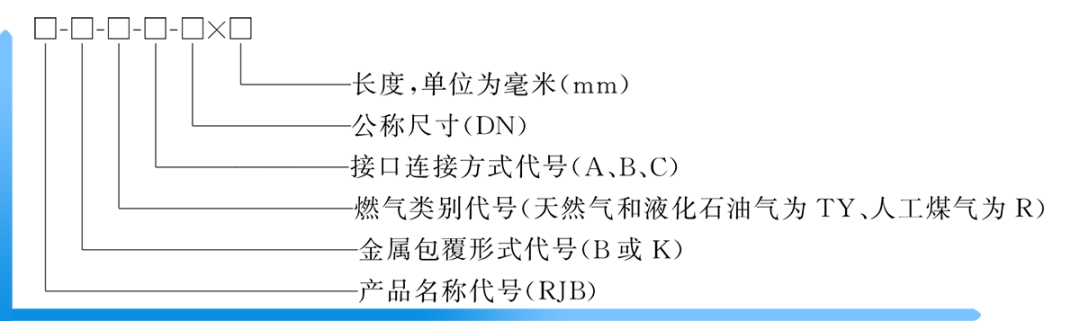

● 包覆管型號按如下規則編制:

● 示例:一端為螺紋連接接口、另一端為喉箍鎖緊插入式連接接口、公稱尺寸為DN10、長1000mm、用于天然氣燃燒器具連接用的編織管，型號標記為：RJB-B-TY-B-10x1000

04標 志

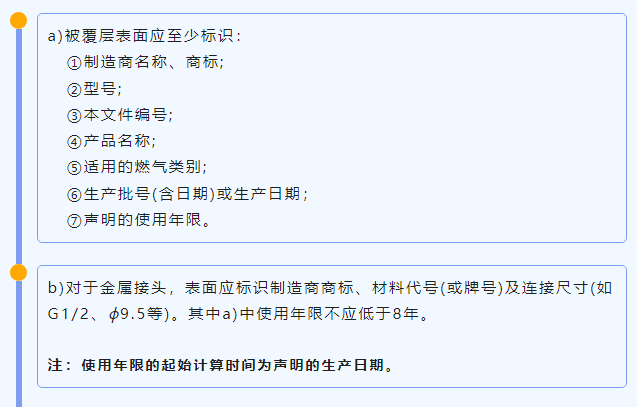

● 9.1.1 包覆管被覆層和接頭上的標志應清晰、可辨，且標志信息符合下列規定。

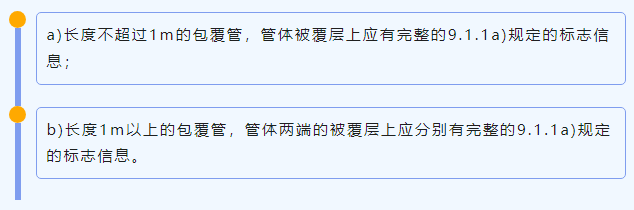

● 9.1.2 包覆管被覆層上標志信息的完整性符合下列規定:

安 裝 使 用 說 明 書

● 包覆管的安裝使用說明書中應使用規范漢字編寫，且至少包括本文件編號、包覆管結構、使用條件、緊固件的使用方法、安裝要求以及注意事項相關內容。
