《電磁式燃氣緊急切斷閥》

-GB 44016—2024-

01、范 圍

● 緊急切斷閥是燃氣系統中的重要安全裝置，能在緊急情況下迅速切斷燃氣供應。新標準界定了電磁式燃氣緊急切斷閥的術語和定義，規定了分類和型號、材料和結構、要求，描述了相應的試驗方法，并明確了檢驗規則、標志和使用說明書、包裝、運輸和貯存等要求。

● 該標準對電磁式燃氣緊急切斷閥的靈敏度、可靠性等關鍵指標進行了嚴格規定。

● 該標準適用于最高工作壓力不大于0.4 MPa，公稱尺寸不大于DN300，安裝在輸送介質為天然氣、液化石油氣（含液化石油氣混空氣）、人工煤氣的燃氣用戶管道上的電磁式燃氣緊急切斷閥。

02、分 類

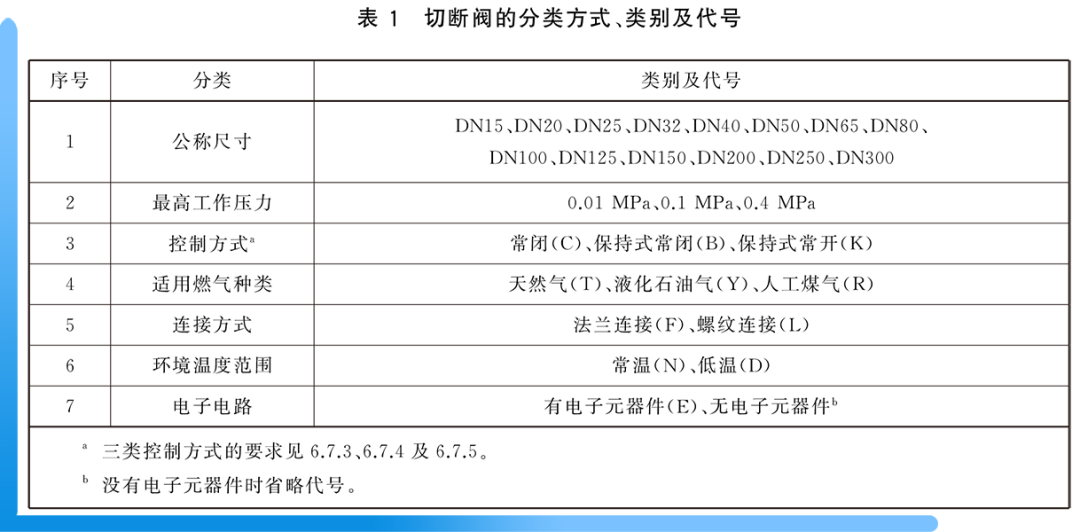

● 切斷閥的分類方式、類別及代號，見下表：

03、型 號

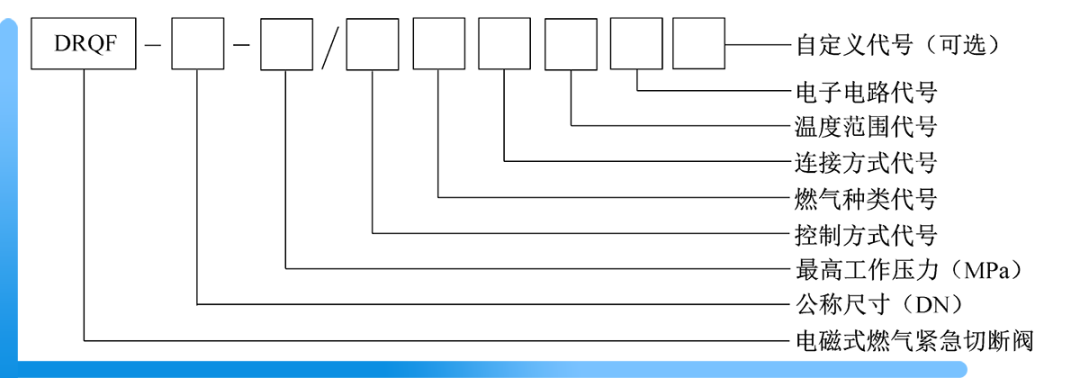

● 切斷閥的型號編制應按以下格式：

● 注1：自定義代號可是漢語拼音字，也可是數字或字母混編。

● 注2：自定義代號可標示其他功能代號、改進代號等有關內容。

● 示例1：DRQF-100-0.4/BTFDE表示公稱尺寸為DN100、最高工作壓力為0.4MPa、保持式常閉、燃氣種類為天然氣、法蘭連接、低溫、有電子元器件的電磁式燃氣緊急切斷閥。

● 示例2：DRQF-15-0.01/KYLN表示公稱尺寸為DN15、最高工作壓力為0.01MPa、保持式常開、燃氣種類為液化石油氣、螺紋連接、常溫、無電子元器件的電磁式燃氣緊急切斷閥。

04、標 志

● 9.1.1 銘牌標志

a)產品名稱和型號；b)公稱尺寸；c)防爆“Ex”標志、防爆型式和等級;d)防爆合格證號；e)額定電壓、頻率和功率；f)IP防護等級；g)最高工作壓力；h)工作介質；i)產品編號；j)生產日期；k)制造廠名稱和商標。

● 9.1.2 警告標志

切斷閥警告標志的設置,應符合GB(/T)3836(所有部分)中的相關規定。

● 9.1.3 閥體標志

9.1.3.1 燃氣流動方向應在閥體上用箭頭永久性標注。

9.1.3.2 閥體上應按GB/T 12220和JB/T 106標識出DN、爐(批)號、材料牌號標志，閥體過小不易鑄造(壓鑄、鍛造)上述標志時，允許用壓印或附加標牌的方式表示。當采用法蘭連接閥時，法蘭應標注公稱壓力。

05、使 用 說 明 書

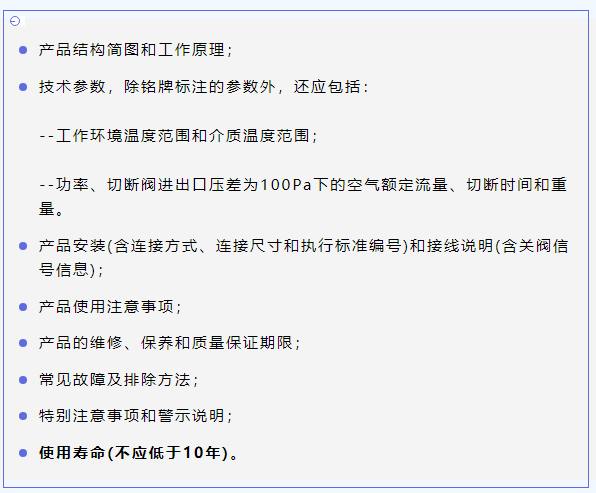

● 產品出廠時應附有產品使用說明書，其內容應至少包括。
