《燃氣用具連接用不銹鋼波紋軟管》

---GB 41317—2024---

01、范 圍

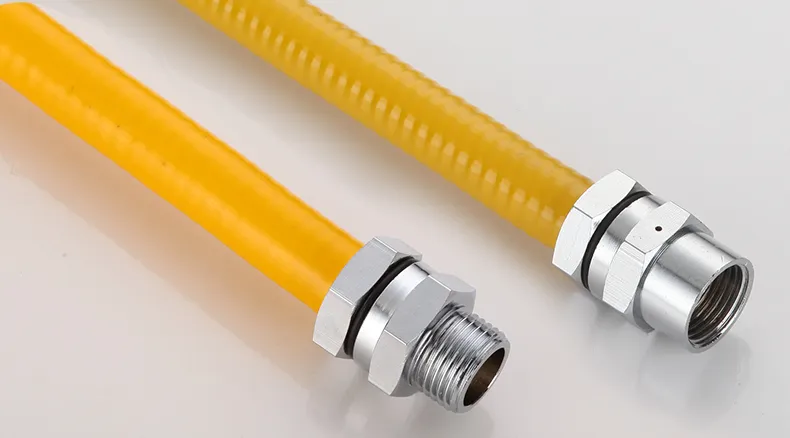

● 軟管作為燃氣用具連接的關鍵部件，其質量直接關系到燃氣使用的安全性。新標準規定了燃氣用具連接用不銹鋼波紋軟管的分類、規格和型號，材料、外觀、結構與尺寸，性能要求，試驗方法，檢驗規則，標志和安裝使用說明書，包裝、運輸和貯存。

● 該標準適用于輸送介質為城鎮燃氣、公稱尺寸不大于DN32，最大工作壓力為0.01MPa，與燃氣燃燒器具或燃氣設備連接的不銹鋼波紋軟管。

● 該標準不適用于輸送介質含二甲醚的連接用不銹鋼波紋軟管。

02、規 格

● 波紋軟管按公稱尺寸分為DN10、DN15、DN20、DN25、DN32。

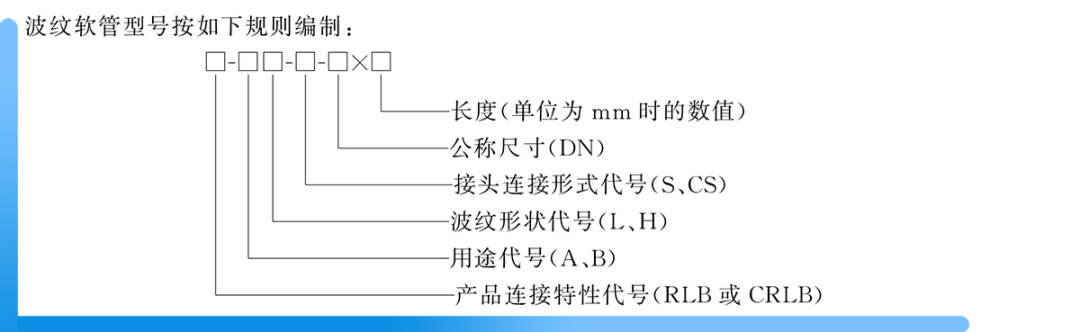

03、型 號

● 示例：公稱尺寸為DN15，兩端為螺紋連接且長度為500mm的螺旋形波紋燃氣表連接用普通型波紋軟管，型號標記為：RLB-BL-S-15x500

04、標 志

● 9.1.1 被覆層和接頭上的標志應清晰、可辨，且標志信息符合下列規定。

a)被覆層上應至少標識:   ①制造商名稱和商標； ②型號； ③本文件編號； ④產品名稱(普通型燃氣用具連接用不銹鋼波紋軟管或超柔型燃氣用具連接用不銹鋼波紋軟管)； ⑤波紋管不銹鋼材料代號或牌號； ⑥生產批號(含日期)或生產日期；⑦制造商聲明的使用年限。

b)接頭上應標識制造商商標、材料代號或牌號及連接尺寸(如G1/2、?9.5等)。其中a)中制造商聲明的使用年限不應低于8年。

注:使用年限的起始計算時間為聲明的生產日期。

● 9.1.2 波紋軟管被覆層上的標志信息的完整性符合下列規定:

a)長度不超過1m的波紋軟管，管體被覆層上應有完整的9.1.1a)規定的標志信息;

b)長度1m以上的波紋軟管，管體兩端的被覆層上應分別有完整的9.1.1a)規定的標志信息。
